La tecnologia sustituye vigilantes de explosivos

Polvorin con Sistema de Autoprotección, para la sustitución de la vigilancia de vigilantes de explosivos adaptable a todo tipo de polvorines.



Video polvorin 1.250 kg. con Sistema de Autoprotección
Índice
1. ¿Por qué nace el Polvorín desplazable de 1.250-2.500-5.000 Kg con Sistema de Autoprotección?
2. Sistema de Autoprotección (5 Anillos de Seguridad)
a. 1er. Anillo (Cercado metálico exterior)
b. 2º Anillo (Sistema de presión alrededor del polvorín)
c. 3er. Anillo
d. 4º Anillo
e. 5º Anillo
f. Sistemas complementarios
3. Ventajas del Sistema de Autoprotección
4. Estudio de Costes
5. Procedimiento
El polvorín desplazable de 1.250-2.500-5.000 Kg. es una solución que nace como respuesta a las siguientes necesidades:
 Minimizar los transportes por carretera de explosivos:
 Economizando el coste real del explosivo.
 Evitando peligros innecesarios.
 Asegurar el suministro al cliente final:
 Garantizando el stock de explosivo.
 Evitando posibles problemas de suministro como huelga de transporte, falta de planificación, etc...
 Posibilidad de guardar excedentes:
 Evita tener que eliminar los excedentes del día.
 Posibilidad de reutilización:
 Una vez terminada su utilización se puede transportar a otra ubicación garantizando la amortización del producto.

*Un mayor control de los explosivos segun nueva disposición Orden Presidencia /1263/2009 modificado TIC numeros 2 y 15 del Reglamento de explosivos.

2. Sistema de Autoprotección (5 Anillos de seguridad)
Video Sistema de Autoprotección y sus 5 Anillos de Seguridad

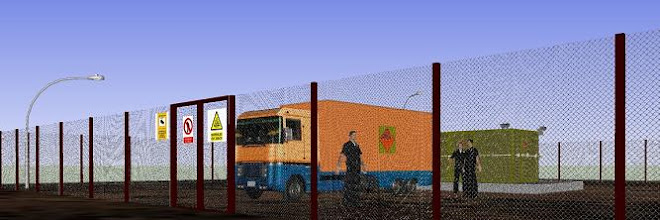

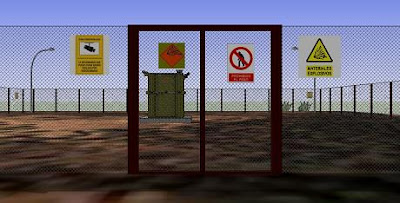

a) 1er. Anillo
 Cercado metálico de disuasión:
 Por la propia orografía del terreno en cada ubicación, la instalación del primer vallado disuasorio irá a cargo del cliente.
 Se recomienda la instalación de un vallado de fácil torsión anclado sobre murete de hormigón con una altura superior a los 2m.
 Dicho vallado tendrá una función de primera línea disuasoria.
b) 2º Anillo Sub-sistema de presión piezocerámico:
 Sistema de protección perimetral bajo pavimento, embebido en la base de hormigón, totalmente invisible, basado en sensores piezocerámicos pasivos detectando el paso de intrusos. Inmunidad total a falsas alarmas e interferencias electromagnéticas.

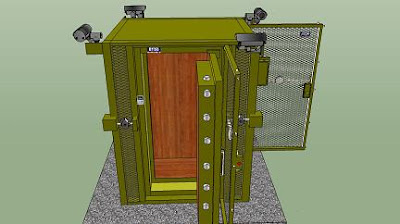

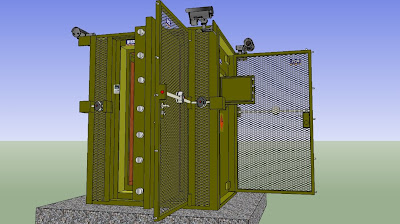

c) 3er. Anillo Cercado metálico adosado al polvorín con subsistema piezodinámico:
 Sistema de protección perimetral en valla basado en sensores piezodinámicos pasivos, protegiendo contra escalado, corte y corte esporádico, con inmunidad a condiciones meteorológicas adversas, así como con compatibilidad con vegetación. Inmunidad total a falsas alarmas e interferencias electromagnéticas.
d) 4º Anillo Sub-sistema de intrusión en paredes mediante elementos de detección sísmica y contactos final de carrera en puertas.
e) 5º Anillo Polvorín fabricado con la última tecnología que permite la demora del ataque al mismo.
f) Sistemas Complementarios Cámaras de CCTV
 Sistema de CCTV compuesto por cuatro cámaras de alta resolución con conmutación a B/N para trabajar en condiciones de baja luminosidad y alta respuesta al IR, cuatro focos IR de Leds de bajo consumo, con fotocélula incorporada y autorregulación para mantener una óptima luminosidad aún con el paso del tiempo, cuatro carcasas IP 66 con calefactor, visera y pasacable interno, con soporte para ser abrazada al báculo, un grabador digital de cuatro canales, 160 GB de disco duro y un óptimo ancho de banda en transmisión.

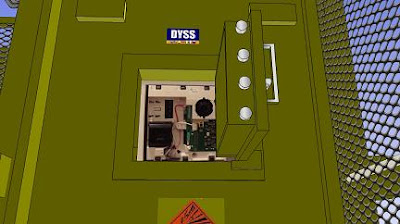

Bunker del control de alarmas y comunicación

 Central de intrusión para integración de los sistemas de protección perimetral, antisabotaje y transmisión de alarmas. Basado en central microprocesada de 16 zonas ampliable, con teclado alfanumérico, histórico de alarmas. Módulo de comunicación TCP/IP con pooling continuo garantizando la correcto estado de las comunicaciones y produciendo una alarma en CRA ante la pérdida de la misma, como vía alternativa de comunicación dispondremos de transmisión GSM.
3. Ventajas del Sistema de Autoprotección
 Los sistemas de detección perimetral aplicados en depósitos de explosivos necesitan ser altamente seguros y que garanticen su inmunidad a falsas alarmas.
 Los sistemas por su principio de detección piezocerámico y por su electrónica de control garantizan:
 100% de fiabilidad de detección
 Ausencia de falsas alarmas.
Otras de las características de dichos sistemas son:
 La ausencia total de mantenimiento: Son elementos pasivos inalterables ante el paso del tiempo y las inclemencias climatológicas.
 Son sistemas de fácil instalación: Posibilita su reinstalación en las diferentes localizaciones de los depósitos de explosivos.
 Adaptabilidad a diferentes situaciones medioambientales: Garantizan su correcto funcionamiento independientemente de las condiciones climatológicas.
Reducción de costes por:
 Elevado coste de vigilante/hora de explosivos
 Reutilización del sistema.
 No exposición del personal de vigilancia a posibles ataques.
4. Estudio de costes:
Coste mensual de 2 vigilante de explosivos 24h.............. 25.000€
Coste del Sistema de Autoprotección ...........................39.589€
Coste mensual de mantenimiento y conexión a CRA..............100€
Duración obra Vigilancia Sist. Autoprotección Diferencia

2 Meses 50.000€......39.789€ - 10.211€
3 Meses 75.000€ .....39.889€ - 35.111€
4 Meses 100.000€ ...39.999€ - 60.001€
5 Meses 125.000€ ...40.099€ - 84.901€
6 Meses 150.000€ ..40.199€ -109.801€
12 Meses 300.000€ 40.789€ - 259.211€
18 Meses 450.000€ 41.389€ - 408.611€
24 Meses 600.000€ 42.189€ - 557.811€
5. Procedimiento

Se garantizan la entrega del Sistema de Autoprotección “Llave en mano” así como la configuración de equipos y puesta en marcha de los mismos.
Si el cliente así lo desea, formalizarán un contrato de Servicio de Mantenimiento y Conexión a Central Receptora de Alarmas (CRA)
Los sistemas se instalarán en fábrica, a excepción de la solera de hormigón sensorizada que se realizará en la propia obra. Para aquellos polvorines que ya se encuentren ubicados en obra, cabe la posibilidad de realizar toda la instalación de los equipos en campo, con un coste adicional de 5.800€
Cuando se finalicé la obra, el polvorín se podrá desplazar a otra ubicación con el único coste de reinstalación del suelo sensorizado en hormigón (Coste aproximado)

Artículo 178.
1. Los depósitos comerciales y de consumo contarán para su vigilancia con vigilantes de seguridad de explosivos pertenecientes a una empresa de seguridad, con arreglo a un plan de seguridad ciudadana del depósito, que será diseñado por la empresa de seguridad, y aprobado, en su caso, por la Dirección General de la Guardia Civil, conforme a lo establecido en la instrucción técnica complementaria número 1.
2. Podrá sustituirse dicha vigilancia mediante sistemas de alarma adecuados, cuya idoneidad deberá ser expresamente indicada en las autorizaciones de establecimiento o, en su caso, modificación sustancial del depósito.
3. En todo caso, deberá disponerse de un sistema de alarma eficaz en conexión con la Unidad de la Guardia Civil que designe la Dirección General de la Guardia Civil.
